Prima di lanciarci nei dettagli della rilevazione delle particelle, un paio di brevi considerazioni di carattere geometrico, necessarie per comprendere alcuni degli schemi che vi mostrerò nei prossimi articoli.

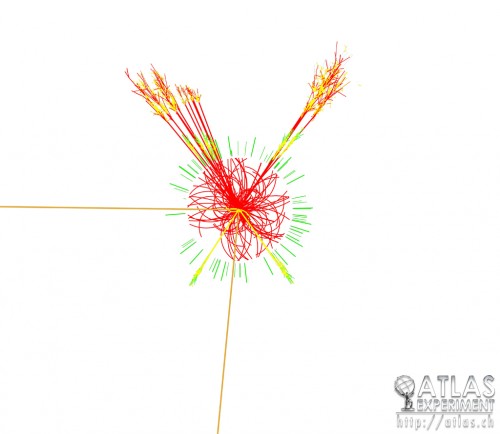

Per un esperimento a un collisionatore come LHC, idealmente ai fisici piacerebbe costruire dei rivelatori sferici o ovali intorno al punto di interazione: le particelle (primarie o secondarie) prodotte nella collisione dei fasci si allontano a raggiera dal punto di interazione come uno spray tridimensionale.
Costruire un rivelatore sferico o ovale non è però affatto banale dal punto di vista tecnologico. Come se non bastasse, sarà comunque necessario lasciare spazio per l'ingresso e l'uscita delle linee di fascio ai due estremi del rivelatore. Quello che si fa dunque è costruire dei rivelatori grosso modo cilindrici: la simmetria circolare è rispettata almeno in una direzione (quella perpendicolare alle linee del fascio), mentre nell'altra direzione i rivelatori seguono nella loro segmentazione le linee a raggiera che originano dal punto di interazione, pur essendo sostanzialmente rettangolari. Nei prossimi articoli vedrete dunque spesso dei disegni simili a questo:

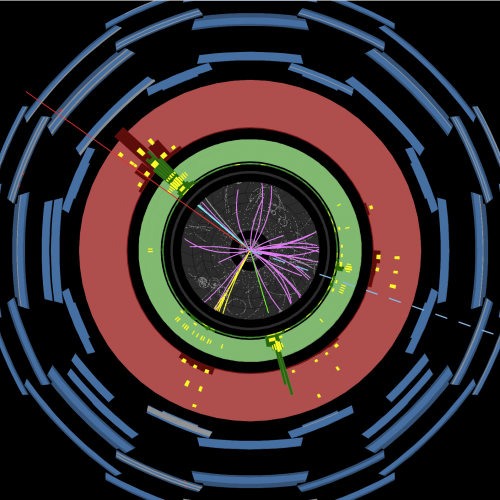

Si tratta di una sezione di un rivelatore (in questo caso ATLAS) fatta perpendicolarmente alle linee dei fasci. Oppure disegni simili a questo:

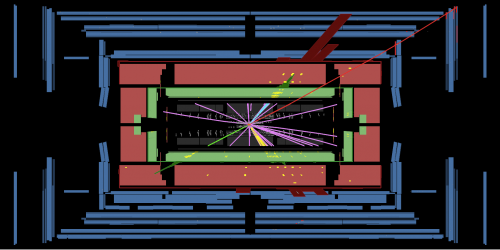

Si tratta di una sezione trasversale (in questo caso, sempre di ATLAS), dalla quale dovrebbe essere facile capire che stiamo parlando di un cilindro, opportunamente aperto alle due estremità per far entrale i tubi di fascio e condurli fino al centro del rivelatore.
Che cosa sono e a che cosa servono le varie sezioni colorate, inizieremo a capirlo alla prossima puntata.
