Come accennavo un paio di puntate fa, i calorimetri elettromagnetici sono perfetti per misurare energia e posizione di elettroni e fotoni, ma per fare la stessa cosa per gli adroni (ovvero, per particelle come protoni, neutroni, pioni, kaoni, ...) è necessario equipaggiare il proprio rivelatore di calorimetri dedicati, chiamati appunto calorimetri adronici. Perché?

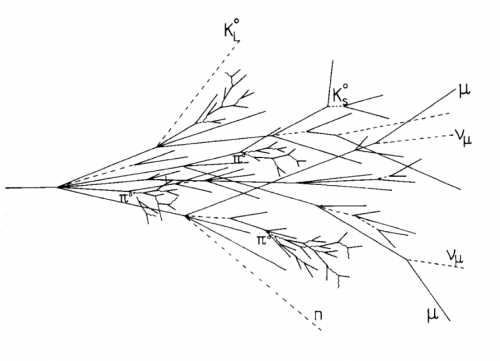

La ragione fondamentale è che un adrone (per ragioni che non spiegherò qui) ha molte più possibilità di interagire con la materia che attraversa che un elettrone o un fotone. Può per esempio, se è carico, strappare gli elettroni degli atomi del materiale in modo analogo a un elettrone. Allo stesso tempo però può anche interagire con il nucleo degli atomi, perdendo energia attraverso un qualche tipo fenomeno di eccitazione nucleare. Come se non bastasse, un adrone può anche decadere in volo. Nella maggior parte dei casi, si disintegrerà in un'insieme di altri adroni, accompagnati da muoni e neutrini: questi ultimi sono una rogna dal punto di vista della rivelazione, perché non rilasciano abbastanza (i muoni) o nessuna (i neutrini) energia nei calorimetri. Infine, una certa frazione di adroni (un pione ogni tre) è elettricamente neutra, e in questo caso decade in coppie di fotoni, che a loro volta inducono gli sciami elettromagnetici di cui abbiamo parlato. Viste tutte queste possibilità, potere ben immaginare che uno sciame adronico si sviluppa in modo molto più complicato che uno sciame elettromagnetico. In generale, a parità di energia della particella iniziale, ha una dimensione molto maggiore. La sua forma laterale e longitudinale può cambiare molto, a seconda di quali dei possibili processi avvengono. Infine, c'è praticamente sempre una frazione dell'energia della particelle iniziale che diventa invisibile, perché viene portata via da neutrini prodotti nei decadimenti.
Per queste ragioni, un calorimetro adronico non è mai un calorimetro omogeneo, ma è sempre un calorimetro a campionamento, dove al materiale attivo che produce un segnale al passaggio delle particelle cariche è associato un materiale passivo pesante per far sviluppare lo sciame in fretta e, se possibile, in dimensioni non troppo elevate.

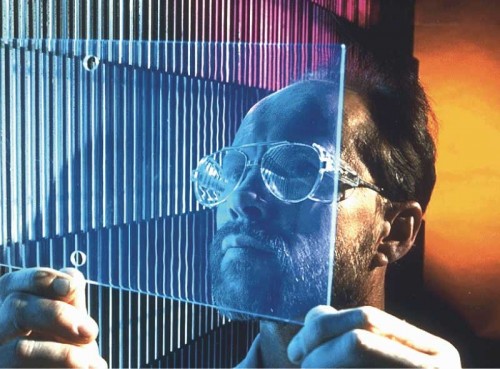

Per questo lavoro, ATLAS ha scelto due tecnologie diverse: nella parte centrale, usa come materiale attivo delle tegole di materiale scintillante, che producono luce al passaggio delle particelle cariche nello sciame. Nelle parti esterne, la stessa tecnologia a base di Argon liquido usata per il calorimetro elettromagnetico è utilizzata, mentre il piombo usato come materiale passivo è sostituito da rame e tungsteno.
CMS usa dappertutto un'alternanza di tegole scintillanti e di pesanti sbarre assorbitrici, composte principalmente di ottone per garantirne allo stesso tempo la giusta pesantezza, e la robustezza meccanica. Alcune delle sbarre assorbitrici di ottone di CMS hanno una storia interessante. Le parti esterne di questo rivelatore sono state costruite in Russia, dove a suo tempo non era facile trovare dell'ottone con l'altissima qualità richiesta. Dopo una certo numero di studi, venne fuori che l'ottone migliore accessibile in Russia era... quello usato cinquant'anni prima per i proiettili dei cannoni usati dalla marina negli anni '40. Che ci crediate o meno, più di un milione di proiettili di ottone russi risalenti alla Seconda Guerra Mondiale sono stati fusi per costruire il calorimetro adronico di CMS!

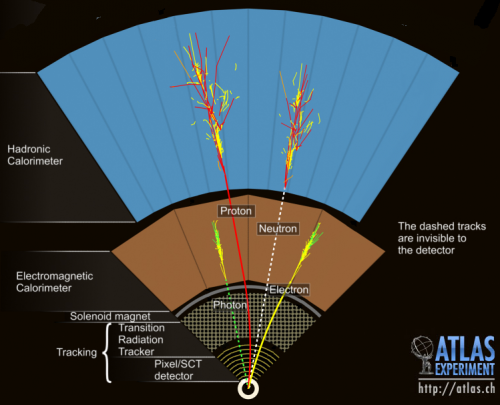

Qui sotto vedete uno schema di ATLAS simile a quello che vi avevo già mostrato, ma in questo caso ho aggiunto il calorimetro adronico, e un protone e un neutrone. Il protone, che è elettricamente carico, lascia una traccia nel tracciatore centrale e un po' di energia nel calorimetro elettromagnetico, per poi indurre uno sciame nel calorimetro adronico. Il neutrone invece, passa inosservato attraverso i primi rivelatori, per mostrarsi solo nel calorimetro adronico: un buon sistema per distinguerli, in modo analogo a quello usato per separare gli elettroni dai fotoni.
Gli adroni da soli sono interessanti solo fino a un certo punto: a noi interessa poter misurare i quark, dai quali gli adroni sono composti, e che non è possibile osservare da soli. Perché? E allora, come facciamo? Ve lo racconto nella prossima puntata.
